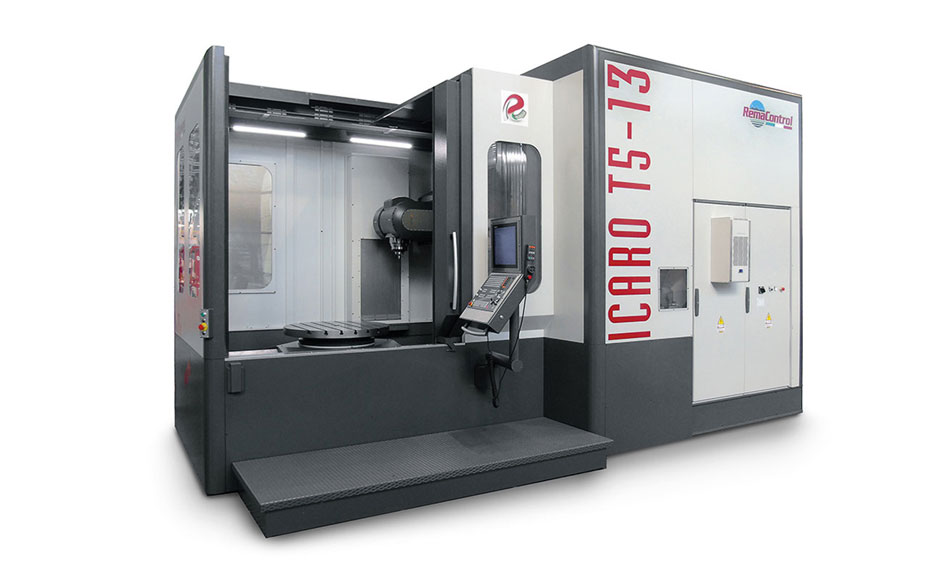

ICARO T5-13

Centre d’usinage à montant mobile

STABILITE ET RIGIDITE

Le nouveau modèle ICARO est une nouvelle évolution du concept de fabrication, déjà bien affirmé, du montant mobile pour applications horizontales/verticales à 5 axes

Il est équipé d’une embase monobloc bien dimensionnée, électrosoudée et stabilisée selon les technologies les plus récentes de traitement thermique qui assurent une haute stabilité, robustesse et rigidité. Le montant assure le mouvement de l’axe X et accueille le groupe de tête bi-rotative, qui effectue tant le mouvement vertical (axe Z) que les mouvements rotatifs (axes A et B) pour les usinages complexes à 5 axes simultanés. Quant au mouvement de l’axe Y, il est assuré par le chariot, placé face au groupe de tête, sur lequel est également montée la table rotative porte-pièce. Le montant et le chariot présentent une structure thermo-symétrique de conception nouvelle, minutieusement étudiée selon la méthode des éléments finis et assurant une haute rigidité à la flexion. Ils reposent sur l’embase au moyen de rails solides à patins à recirculation de rouleaux préchargés garantissant une précision et une rapidité de positionnement absolues grâce au faible frottement généré.

Machine d’une fiabilité optimale grâce à l’utilisation de composants de haute qualité et d’éléments de construction visant à limiter au minimum les opérations d’entretien.

Grâce notamment à la puissante électrobroche de dernière génération, le nouveau modèle ICARO est parfait pour les usinages à 5 axes de matériaux très diversifiés allant de l’alliage d’aluminium à différents types d’acier en passant par l’acier au titane, et garantit un usinage rapide et la perfection des surfaces traitées.

Caractéristiques

Avantages

  • IT5-13
  • Volume maximum en rotation : Ø 1450 mm
  • Diamètre de la table : Ø 1000 mm
  • Poids sur la table : 3000 kg
  • Course de la tête 5 axe : +/- 110°
  • Courses X : 1250 mm
  • Courses Y : 1350 mm
  • Courses Z : 1200 mm
  • Broches : 12-15-20-24’000 t/min
  • Puissance : jusqu’à 70 kW, 560 Nm
  • CN FANUC, Heidenhain, Siemens
  • Grand dégagement pour les copeaux
  • Facilité pour installer des asservissements hydrauliques

  • Une machine construite sur mesure = personnalisable selon vos besoins
  • Choix de CNC = adaptation à vos opérateurs
  • Option changeur de palettes = accès à la production
  • Très bonne évacuation des copeaux = sécurité pendant les usinages longs
  • Flexibilité et précision
  • Productivité et fiabilité
